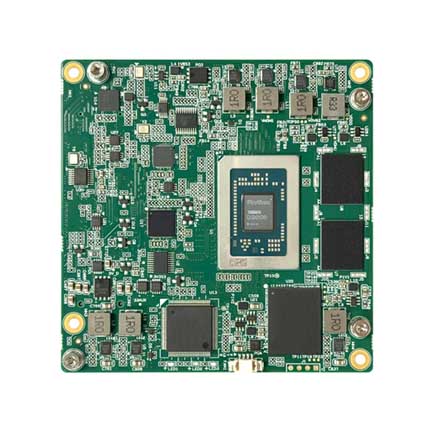

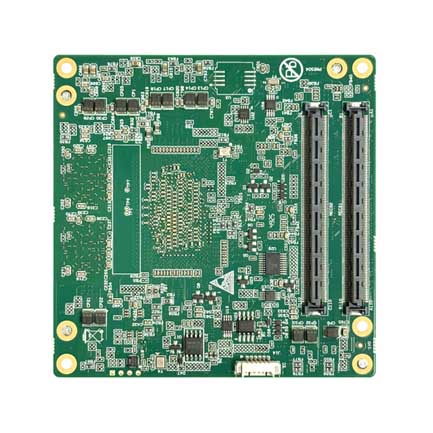

COME-A513核心板

D3000M COME核心板产品是按照PICMG COM Express规范设计的飞腾处理器COMe核心板。符合COM Express Type6 Rev2.0接口类型定义，尺寸规格为compact规格(95mm x 95mm)。

本核心板使用飞腾D3000M八核高性能处理器为中央处理器，板载16GB LPDDR5内存颗粒，板载128GB固态硬盘。是一款国产自主可控，集高性能、低功耗、高可靠性于一体的高集成度COMe计算机/嵌入式核心板，可广泛应用于能源、轨交、国防、科研、通信等领域。

用户可以基于此COME核心板，进行计算系统、通信系统、自动控制系统等领域的二次设计，同全新开发相比，具有灵活性，快捷性，强固性、高性价比等多方面优势。

产品特性

技术规格

相关软件

u 高集成度，COM Express® compact尺寸(Type6标准，95mm×95mm)；

u 预装银河麒麟桌面操作系统V10版本；

u 飞腾D3000处理器，8核心，主频2.9GHz；

u 板载16GB LPDDR5X内存颗粒；

u 板载128GB固态硬盘；

u 丰富的PCIe接口，支持PCIe4.0 X4、PCIe3.0 X4、PCIe3.0 X1等接口配置；

u 丰富的USB接口，支持 4 路 USB 2.0 和 4 路 USB 3.0；

u 支持1路10/100/1000M 自适应网络；

u 支持2路CAN-bus 2.0 接口；

u 支持1 路HDA音频接口；

u 支持1 路I2S音频接口。

序号	项目	内容
1.	符合规格	COM Express® Type 6 Rev2.0 compact
2.	尺寸大小	95mm×95mm (长×宽)
3.	CPU	飞腾D3000M，八核，主频为2个大核2.9GHz，6个小核1.9GHz
4.	内存	板载 16GByte 内存
5.	网络	1 路 100/1000Mbps 自适应网络信号
6.	固态硬盘	板载 128GByte SSD 固态硬盘
7.	硬盘接口	1 路 SATA3，6Gb/s
8.	PCIe 接口支持	1路PCIe 4.0 x4
9.		1路PCIe 3.0 x4
10.		2路PCIe 3.0 x1
11.	USB 接口	4路 USB 2.0
12.	USB 接口	4路 USB 3.0
13.	串口	2路3.3V TTL串口，其中SER1（UART1）支持系统调试
14.	显示	飞腾D3000M内置显卡，支持1路VGA、1路HDMI、1路DP输出（其中VGA和HDMI为固定复制模式）
15.	IIC	1路标准 IIC 接口
16.	SMBUS	1路 SMBUS 接口
17.	SPI	1路 SPI 接口（3.3V）
18.	QSPI	1路QSPI接口（通过BIOS_DIS0#电平状态确定是使用载板BIOS还是核心板BIOS）
19.	GPIO	4路 GPO,4 路 GPI
20.	HDA	1路 HDA（Codec芯片需在载板上设计）
21.	RTC	1路 RTC
22.	固件/BIOS	飞腾UEFI
23.	操作系统	预装银河麒麟桌面操作系统V10（试用版）
24.	电源	支持 12V供电
25.	功耗	典型功耗≤15W 最大功耗≤20W（预估，以最终产品实测为准）
26.	工作温度	0℃～+40℃
27.	存储温度	-10℃～+55℃
28.	温度保护	支持过热保护功能（D3000M 自带功能）支持自动控制风扇调速功能（通过用户载板留出）
